编码器与控制系统连接方式有下列几种:

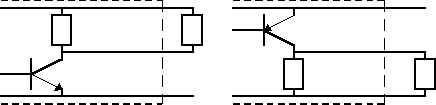

1.电压输出型: (RN/RP)该型分NPN和PNP二种方式向系统提供电压信号。适用范围: 各种计数系统。

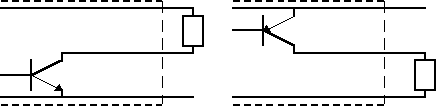

2.集电极开路输出型: (OCN/OCP)该型分NPN和PNP二种方式向系统提供电流信号。适用范围: 各种计数系统,交调系统,如日本三菱系列的变频器,PLC等。

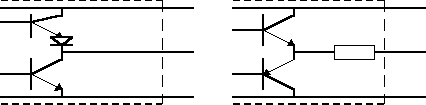

3.推挽输出型: (F)该型分对偶推拉和互补推拉二种方式向系统提供电流信号。适用范围: 各种变频系统,交、直流系统,如日本安川.富士系列的变频器,PLC等。
4.线驱动输出型: (LY)该型采用国际标准的RS-422接口式向系统传送数据。适用范围:欧洲各种线驱动型变频系统,交、直流系统。如英国CT系列的变器等。
|
